Production de lames minces avec le SystemAbele®

C'est plus vite, c'est plus sûr, ça donne des lames minces d'une qualité excellente

Et c'est rentable

Instructions et tuyaux pour la fabrication de lames minces:

Principe

Fabrication de lames minces avec le Système Abele

Préparation de l'échantillon, meulage d'un coté sur un anneau imprégné au diamant.

Collage sur un porte-objet.

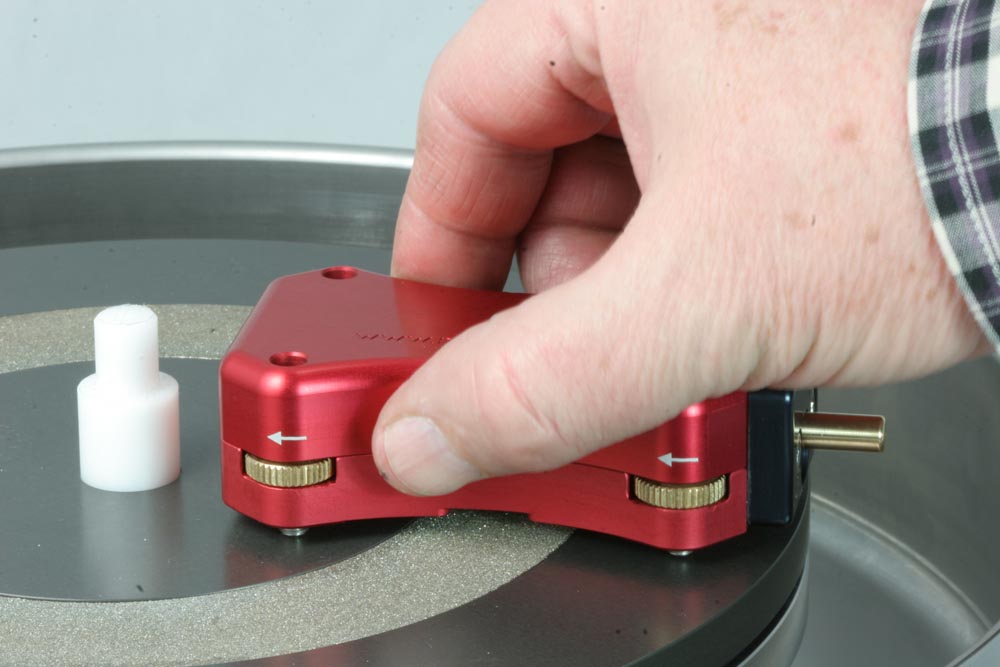

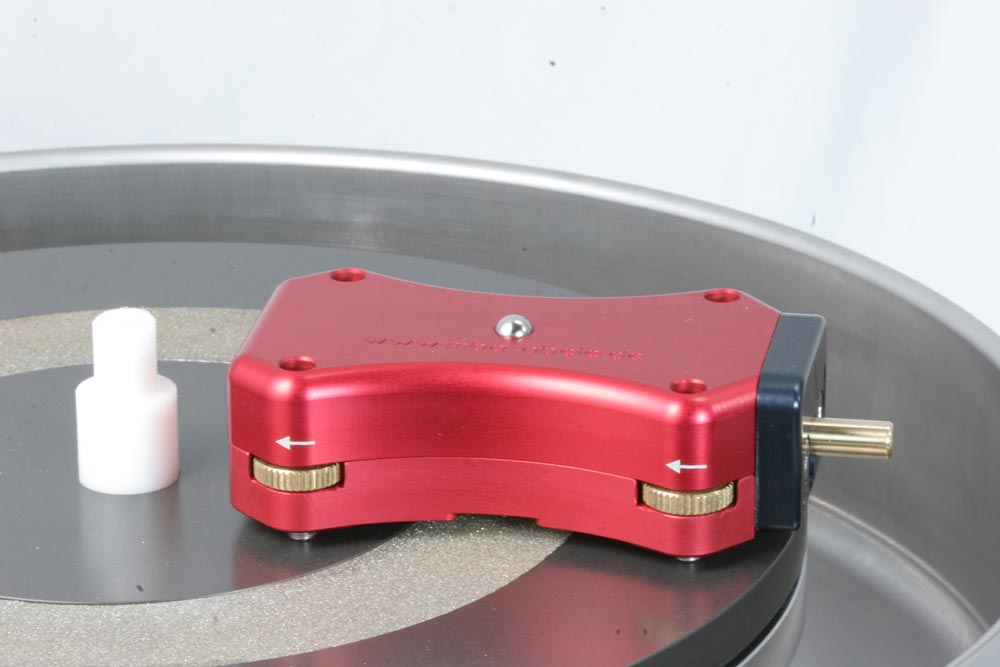

Prenez la souris lame mince avec l'échantillon fermement fixé en dessous par la succion sous-vide et bougez-le sur la meule. Les entretoises de la souris lame mince glisseront sur les surfaces ultra-dures dès que l'épaisseur désirée soit atteinte. Ceci évite une réduction au delà de l'épaisseur désirée ou de la perte totale de l'échantillon d'une manière fiable.

Peut-être vous répétez cette opération avec une meule plus fine pour une lame mince encore plus fine  ça y est!


Préparation d'une lame mince

Pour préparer une lame mince, procédez ainsi:

1
Souris lame mince Système Abele

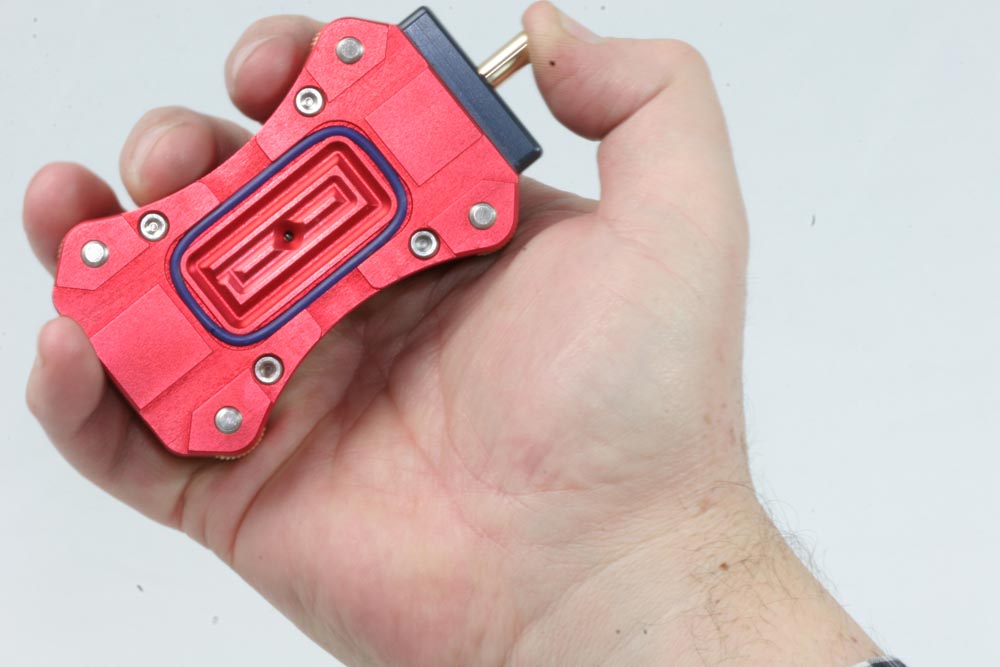

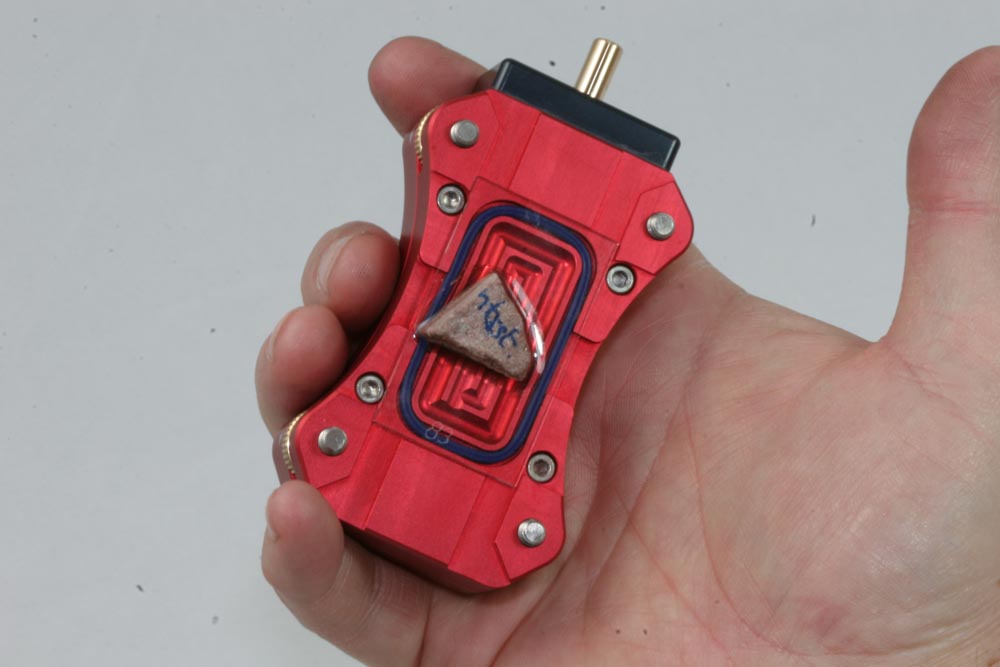

Prenez la souris lame mince dans votre main comme indiqué

2
Souris lame mince Système Abele

Actionnez le bouton-poussoir de la pompe à vide plusieurs fois sous l'eau ou de l'eau courant pour remplir le piston à vide avec de l'eau.

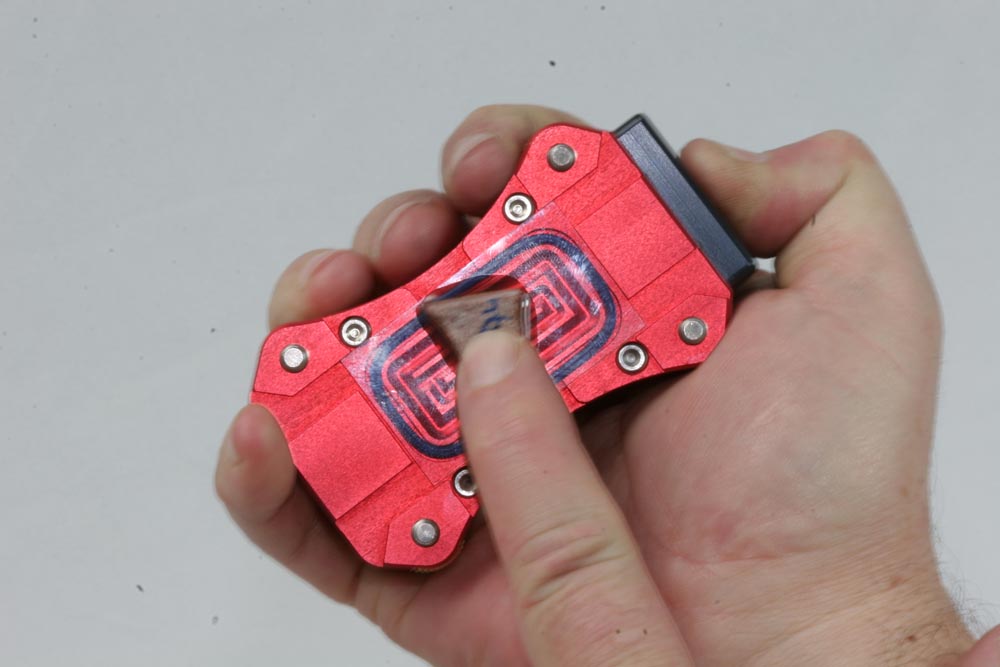

Positionnez le porte-objet en bougeant çà et là entre les bordures alors que vous poussez complètement le bouton-poussoir de la pompe à vide.

Le porte-objet sera fermement fixé avec de l'eau comme le médium de succion.

3

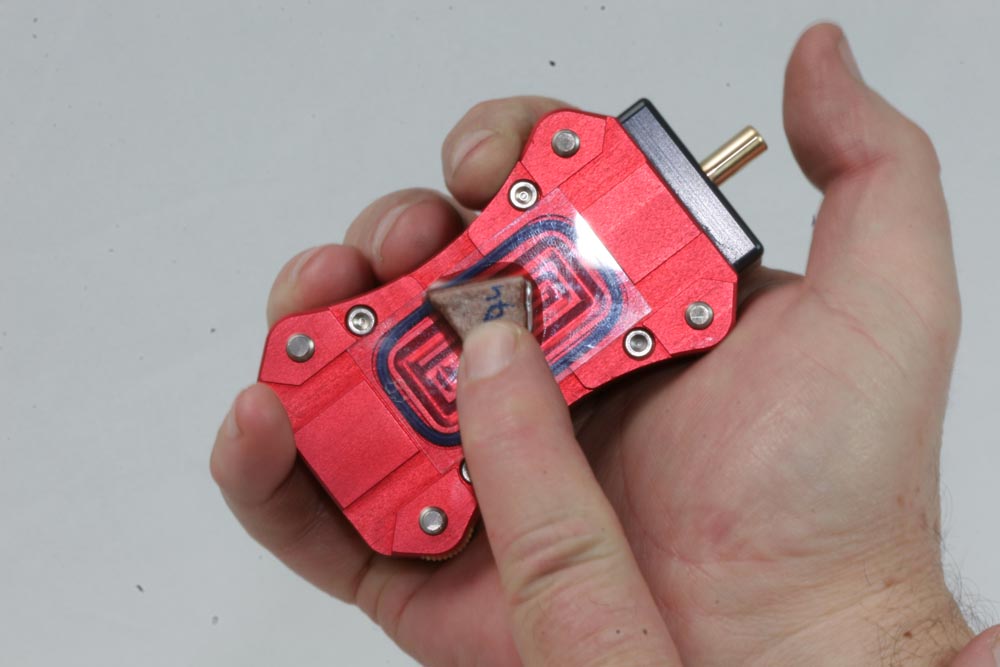

Agrippez le porte-objet et lâchez bouton-poussoir.

4

Le porte-objet est alors fermement fixé.

5

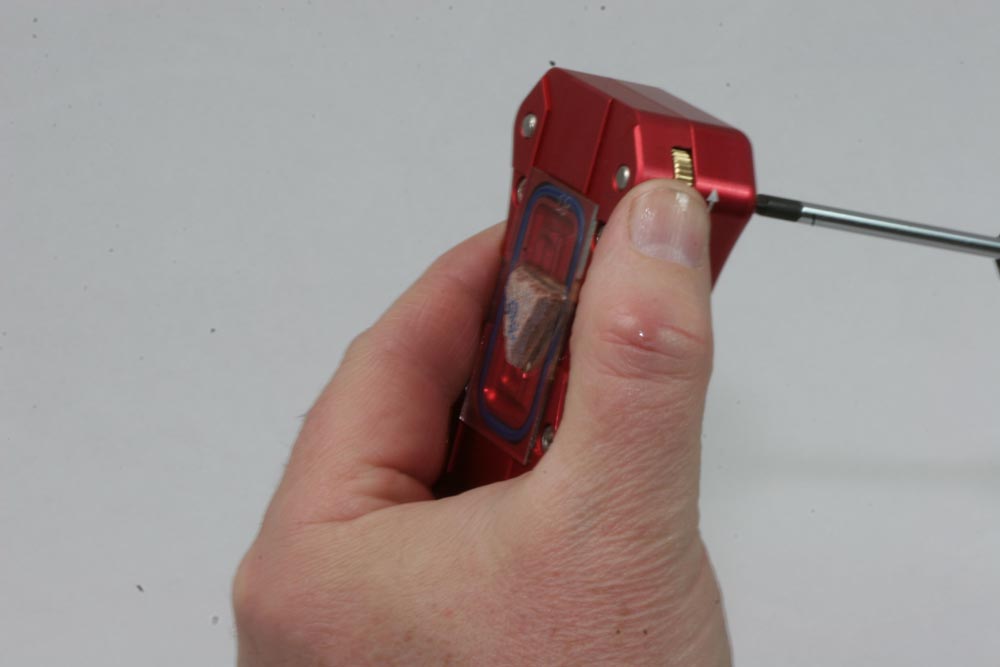

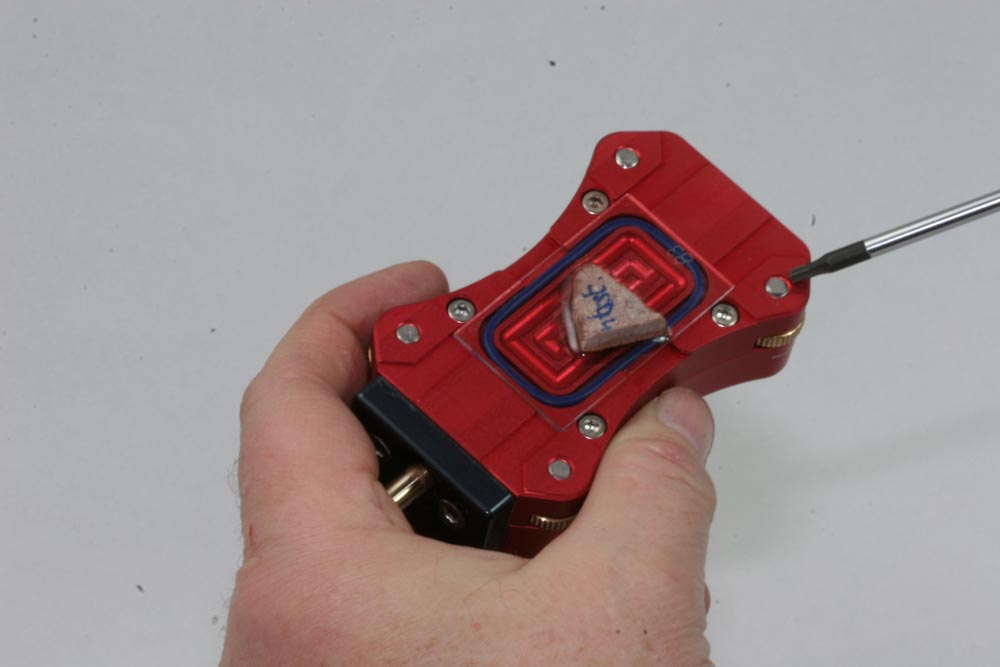

Débloquez un contre-écrou en laiton et bougez-le ça et là pour que l'entretoise soit dégagée.

Répétez avec toutes les entretoises. N'utilisez pas de la force brute.

6

Toutes les entretoises sont alors plan avec la partie inférieure de la souris lame mince.

7
Einstellstation System Abele

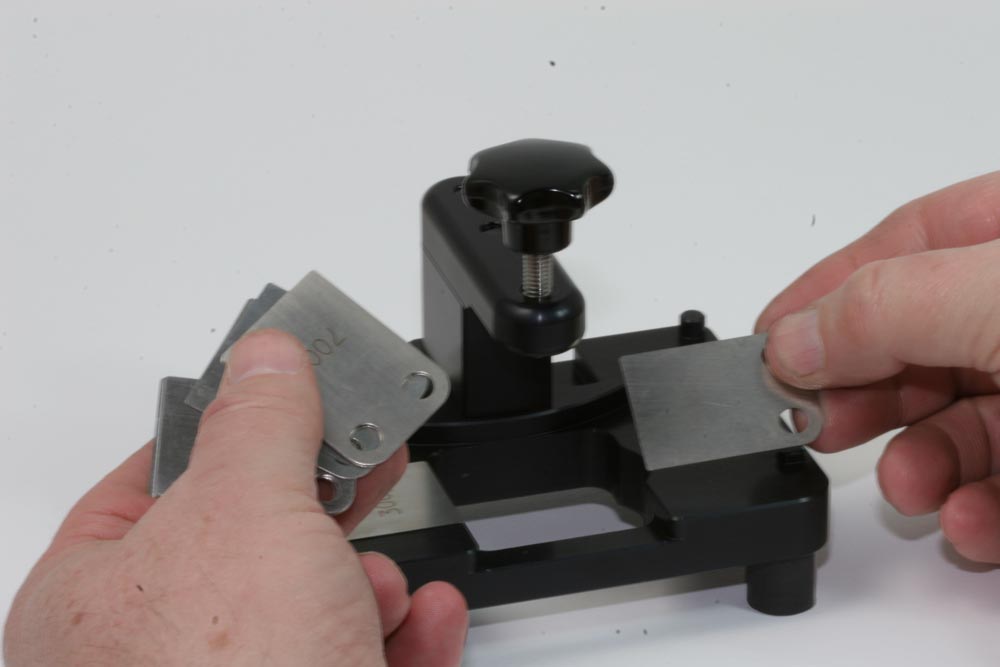

Choisissez un pair de tôles métalliques étalonnés à la mesure de l'épaisseur désiré de la lame mince et engagez-les dans l'appareil de montage.

Les tôles sont étiquetés en fonction de leur épaisseurs.

8
Appareil  de montage de lames minces

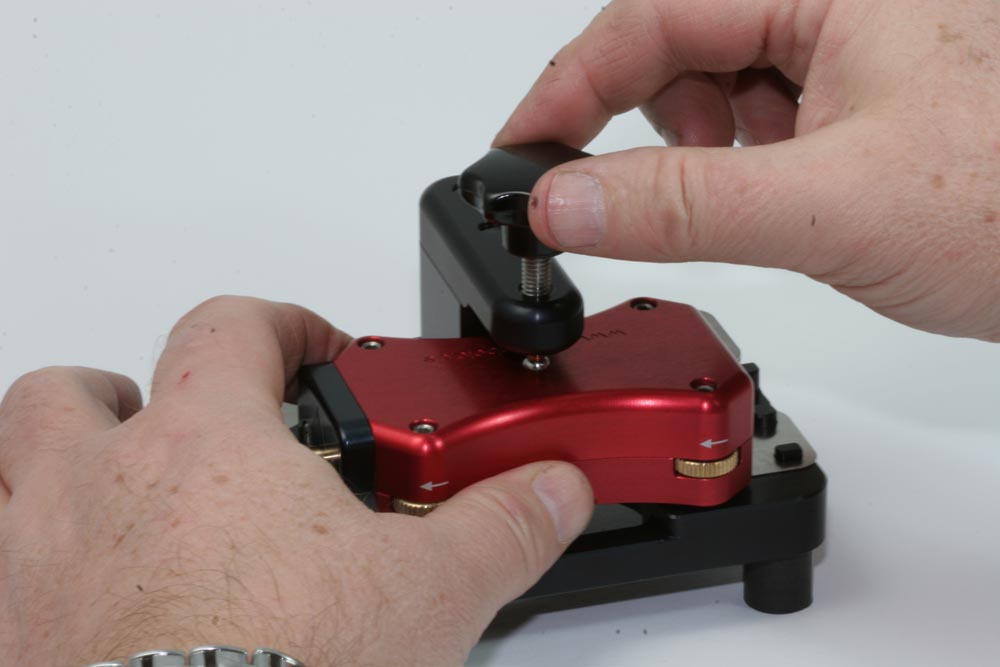

Débloquez un peu la vis de pression au-dessus de l'appareil de montage. Positionnez la souris lame mince. Resserrez doucement le vis de pression.

9

Contrôlez la position correcte de la souris lame mince dans l'appareil de montage.

Le vis de pression doit être positionné exactement sur la boule en acier inoxydable au-dessus de la souris lame mince.

10

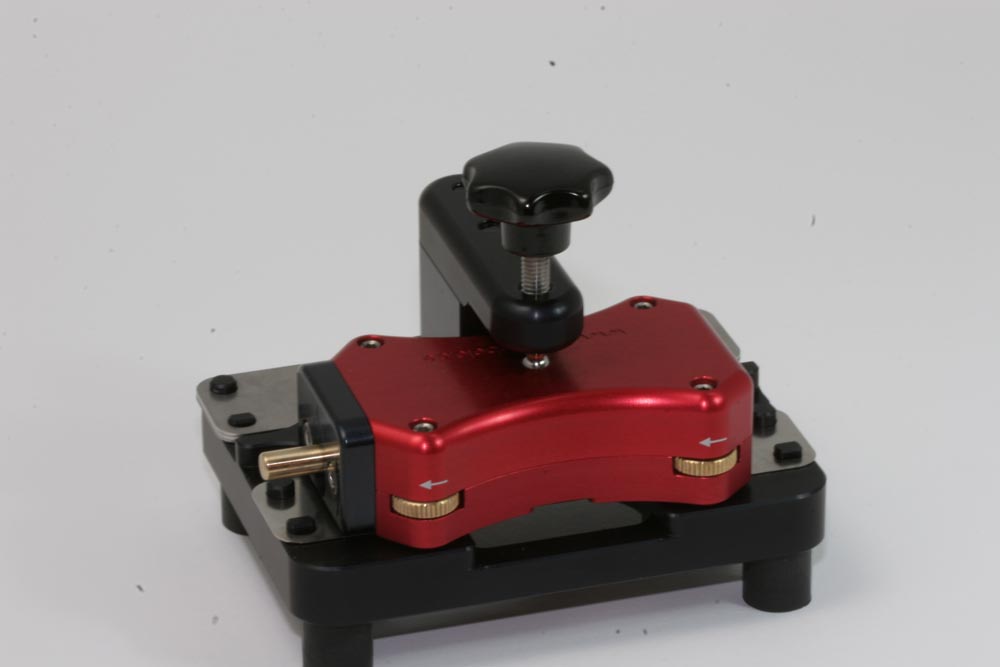

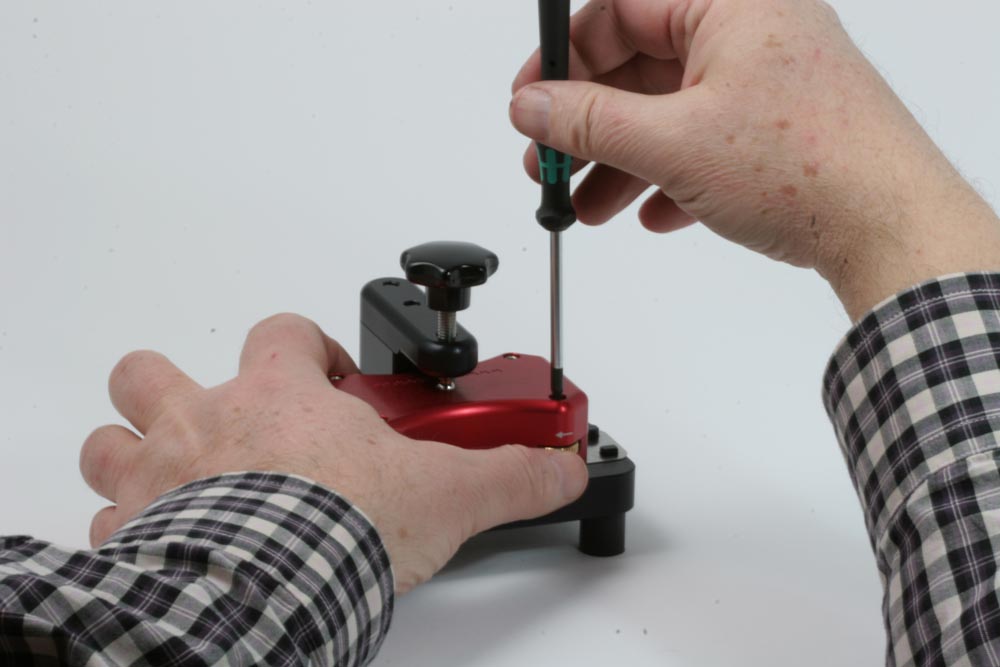

Baissez sensiblement les quatre entretoises jusqu'ils poussent légèrement sur la surface de l'appareil de montage. Pendant ce temps, bougez-le contre-écrou ça et là pour que l'entretoise respective peur être agité librement.

Fixez la position des entretoises tout de suite en direction des flèches ciselés sur la souris lame mince pour éviter que les entretoises peuvent se débloquer. Les entretoises dépassent le porte-objet alors exactement de l'épaisseur désirée de la lame mince.

11

Vous pouvez meuler maintenant. Quand les entretoises évitent le meulage ultérieur, la lame mince est prête.

12
Appareil de mesure de lames minces

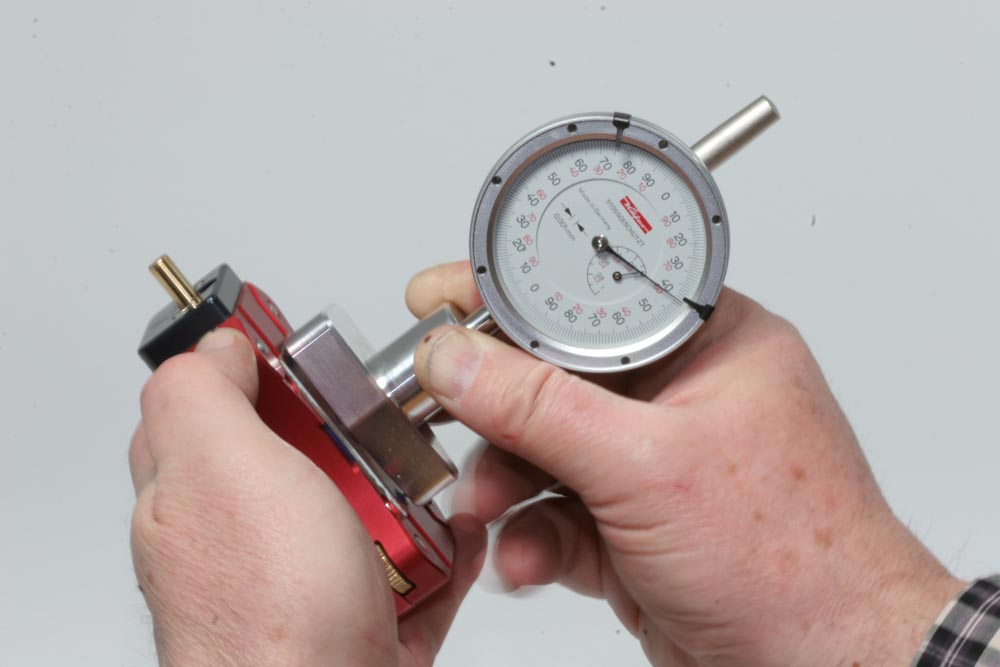

L'épaisseur de la lame mince peut être contrôlée rapidement et très précisément à tout moment pendant la tâche.

13
Souris de polissage de lames minces

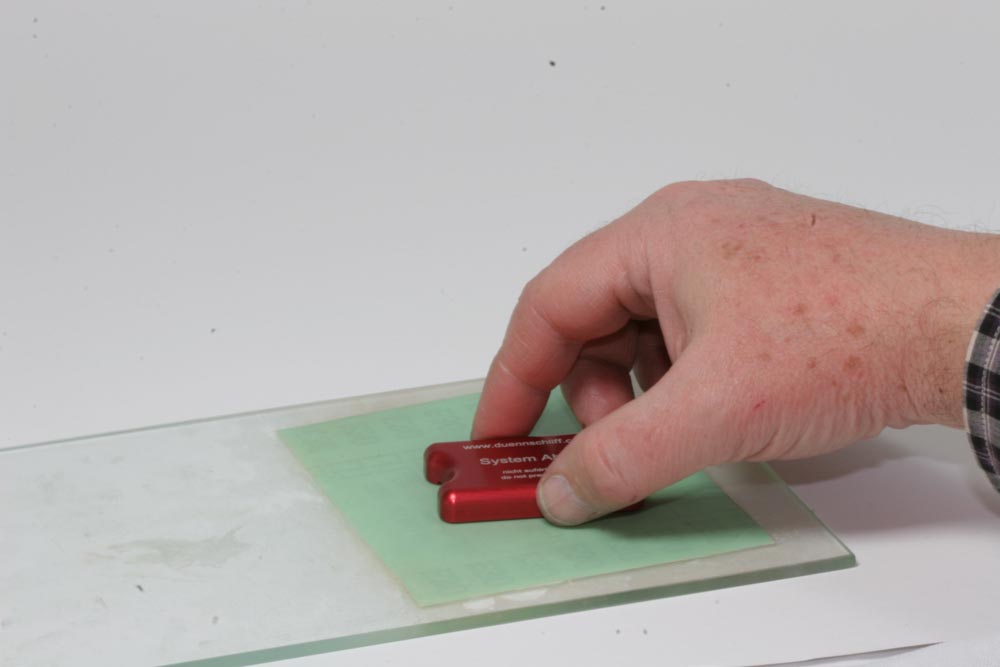

Un polissage final avec un produit de polissage au choix peut être effectué avec la petite souris de polissage d'une manière précise, confortable et indulgent pour les doigts.

Pressez que très légèrement pour éviter que la lame mince soit cunéiforme, inégale ou trop mince. Des contrôles avec l'appareil de mesure vous donneront la certitude absolue!
